Kocioł piec na drewno PELLPAL D o mocy 25 kW do 250m2 - 5 Klasa EcoDesign

Kocioł PELLPAL D 25 znajduje się na liście ZUM i podlega dofinansowaniu przy zakupie.

Spełnia wymogi emisyjne tj. emisję szkodliwych pyłów poniżej 20 mg/m^3.

Prezentowanym urządzeniem jest nowoczesny model piecyka, który spełnia najnowsze przepisy antysmogowe i zalecenia unijne dotyczące efektywności pieców grzewczych. Kocioł PellPal D o mocy 25 kW na drewno łączy w sobie funkcjonalność, prostą obsługę i wytrzymałą konstrukcję. Zastosowanie odnajdzie w gospodarstwie domowym, którego powierzchnia nie przekracza 250 m² - idealnie nadaje się zarówno do ogrzewania pomieszczeń, jak i podgrzewania wody użytkowej. Spalanym paliwem są polana umieszczane w specjalnie zaprojektowanej komorze, która zapewnia łatwą obsługę pieca, załadunek wymaganego opału, a także konserwację komory oraz kanałów konwekcyjnych przez użytkownika.

Podczas badań zgodnych z normą EN 303-5 dotyczącej emisji tlenku węgla, substancji smolistych, pyłów oraz poziomu wymaganej sprawności kocioł na drewno PellPal D o mocy 25 kW uzyskał najwyższą, 5 klasę. Zgodnie z wynikiem, urządzenie cechuje się wysoką sprawnością, która sięga powyżej 90%, klasą energetyczną A+, a także niskiej emisyjności pyłów zawieszonych w powietrzu o poziomie niższym od 20 mg/m3. Ponadto urządzenie grzewcze spełnia założenia projektu EcoDesign, które dotyczą właściwości energetyczno-emisyjnych dla kotłów pracujących w układzie centralnego ogrzewania.

Zgodnie z indywidualnymi preferencjami użytkownika, kocioł PellPal D o mocy 25 kW może pracować w otwartym lub zamkniętym układzie. W przypadku wyboru pierwszej opcji wystarczy jedynie zastosować wzbiorcze naczynie otwarte. Z kolei do systemu zamkniętego niezbędne jest dobranie zewnętrznych elementów wyposażenia, do których należy wężownica zapobiegająca przegrzaniu, naczynie przeponowe zabezpieczające przed nagłymi skokami ciśnienia, zawór bezpieczeństwa DBV 2, a także zawór zabezpieczenia termicznego SYR 5067. Zgodnie z wybranym układem, do każdego z nich obowiązkowe jest wyposażenie kotła w specjalny zbiornik akumulacyjny. W przypadku kotła PellPal D o mocy 25 kW wymagany jest zbiornik akumulacyjny lub zespół zbiorników o pojemności minimalnej 1050 litrów.

Zgodnie z wymaganiami ekoprojektu (Rozporządzenie Komisji (UE) 2015/1189) kotły z ręcznym zasypem paliwa należy eksploatować z wodnym zasobnikiem ciepła, zbiornikiem akumulacyjnym o pojemności zależnej od mocy cieplnej. Wymagana pojemność zbiornika akumulacyjnego została określona zgodnie z wymaganiami normy EN 303-5 oraz Rozporządzenia parlamentu UE 2015/1189. Wg w/w wymagań pojemność zbiornika akumulacyjnego nie może być mniejsza niż wskazana w danych technicznych kotła PellPal D.

Zachęcamy również do zapoznania się ze szczegółową budową urządzenia, znajdującą się poniżej oraz do kontaktu z nami.

Podstawowe dane techniczne kotła PELLPAL D o mocy 25 kW

• znamionowa moc cieplna: 25 kW
• powierzchnia ogrzewanych pomieszczeń: do 250 m²
• powierzchnia grzewcza kotła: 3,5 m²
• sprawność cieplna: 90,3 %
• klasa energetyczna: A+
• ciśnienie robocze: 2 bary
• pojemność wodna kotła: 87 litrów
• maksymalna temperatura robocza: 95 ^OC
• ciąg kominowy: 0,25 mbar
• masa załadunku opału: 13 kg
• długość kłód (polan drewna): 290 - 310 mm
• średnica kłód (polan drewna): FI 30 - 120 mm
• masa kotła: 350 kg
• pojemność zbiornika akumulacyjnego: 1050 litrów

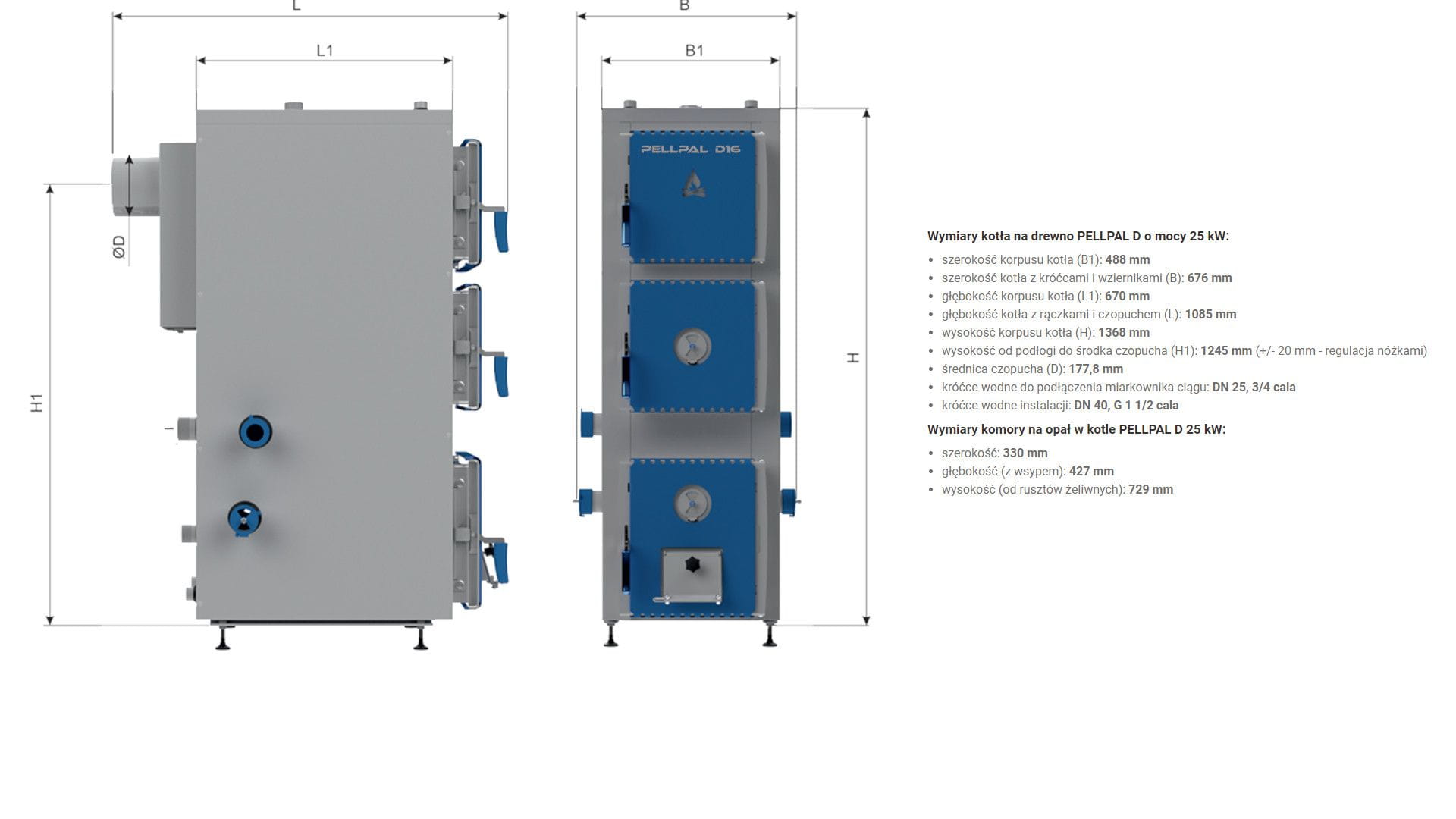

Wymiary kotła na drewno PELLPAL D o mocy 25 kW:

• szerokość korpusu kotła (B1): 488 mm
• szerokość kotła z króćcami i wziernikami (B): 676 mm
• głębokość korpusu kotła (L1): 670 mm
• głębokość kotła z rączkami i czopuchem (L): 1085 mm
• wysokość korpusu kotła (H): 1368 mm
• wysokość od podłogi do środka czopucha (H1): 1245 mm (+/- 20 mm - regulacja nóżkami)
• średnica czopucha (D): 177,8 mm
• króćce wodne do podłączenia miarkownika ciągu: DN 25, 3/4 cala
• króćce wodne instalacji: DN 40, G 1 1/2 cala

Wymiary komory na opał w kotle PELLPAL D 25 kW:

• szerokość: 330 mm
• głębokość (z wsypem): 427 mm
• wysokość (od rusztów żeliwnych): 729 mm

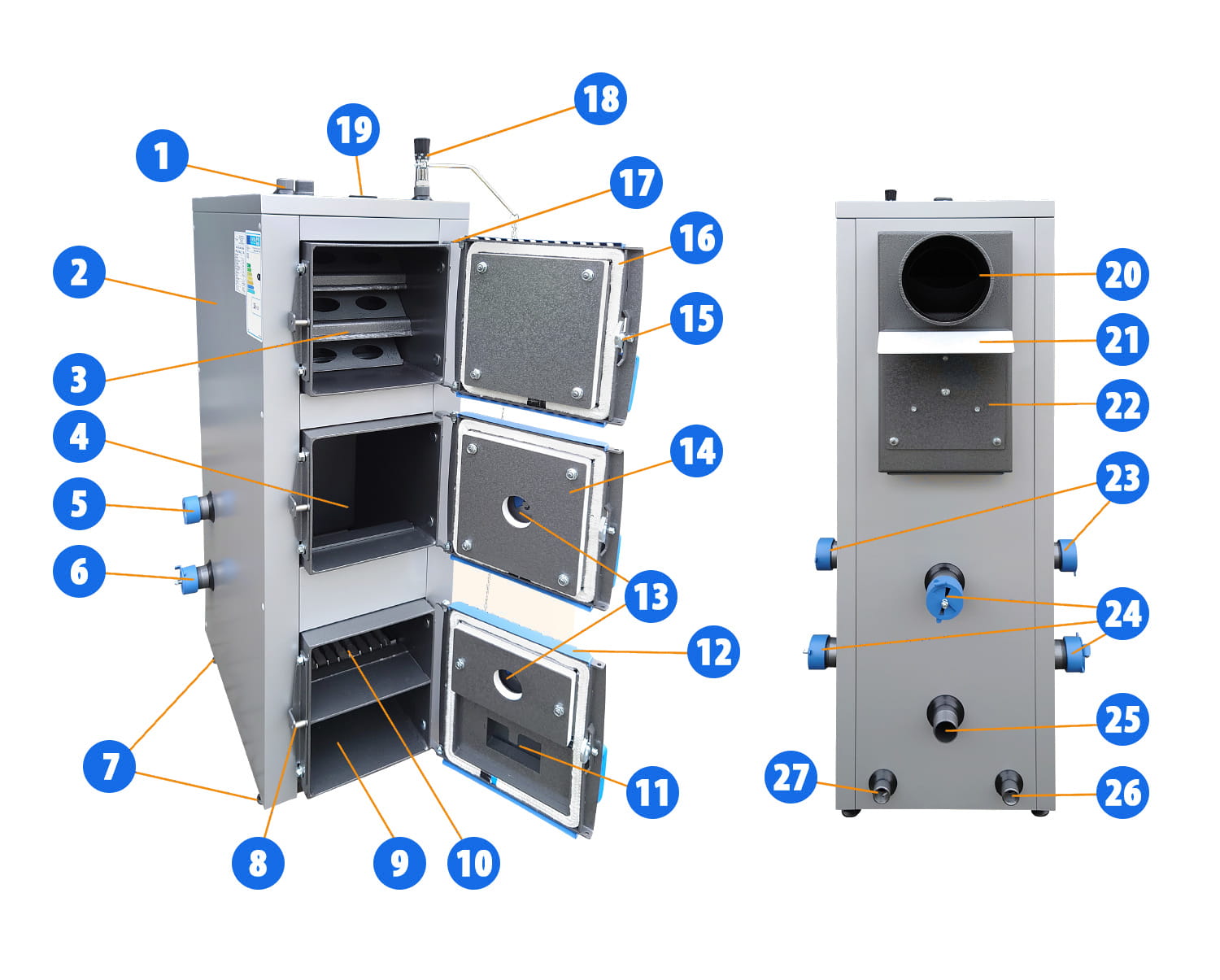

Budowa kotła na drewno PELLPAL D o mocy 25 kW

Korpus kotła i płaszcze zewnętrzne wykonane są z atestowanej blachy kotłowej P265GH o grubości 5 mm. Poszczególne elementy kotła wycinane są laserowo co zapewnia maksymalną dokładność i 100 % powtarzalność poszczególnych elementów, z których składa się dane urządzenie grzewcze.

Konstrukcja oparta jest o wymiennik z poziomymi kanałami konwekcyjnymi umieszczonymi w górnej części komory paleniska. W dolnej części kotła znajduje się palenisko wyposażone w ruszt żeliwny składający się z ułożonych obok siebie belek żeliwnych.

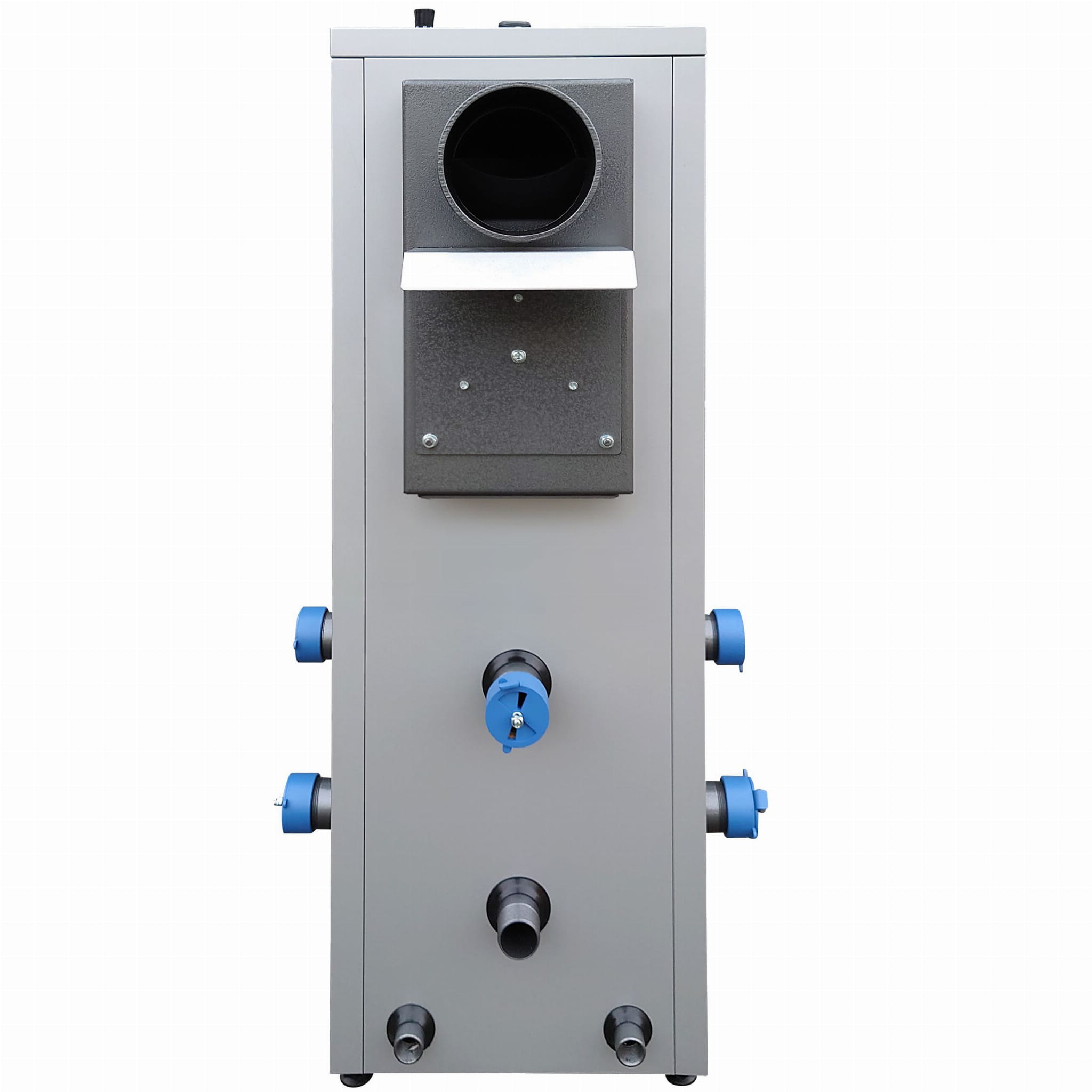

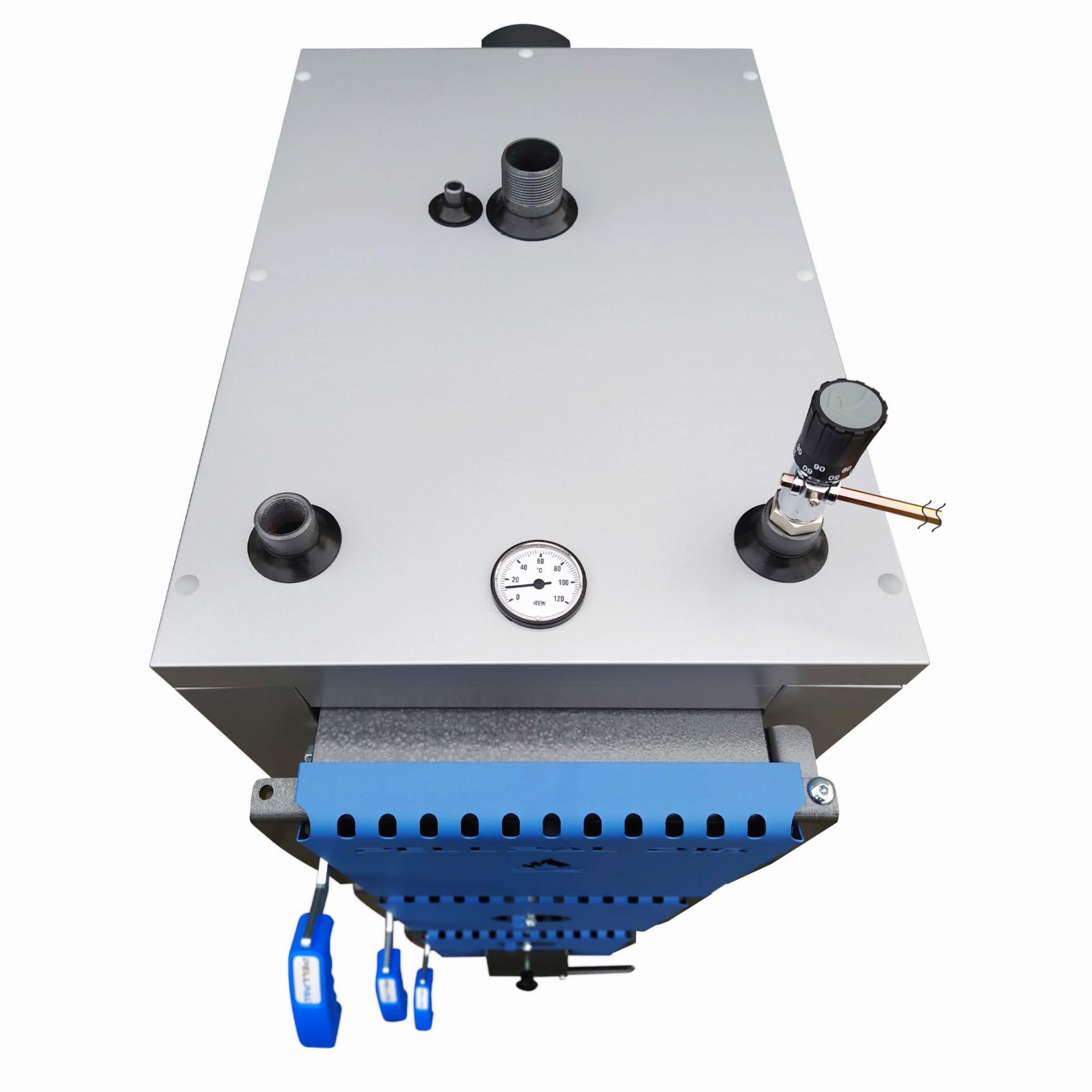

Kocioł wyposażony został w szczelnie zamykane drzwiczki umożliwiające obsługę kotła, załadunek opału, czyszczenie kanałów konwekcyjnych i komory spalania. W dolnych drzwiczkach zaprojektowana została klapka, której pozycja regulowana jest poprzez miarkownik ciągu powietrza Regulus. Wylot komina (czopuch) umieszczony jest z tyłu kotła. Króćce służące do podłączenia kotła do instalacji grzewczej znajdują się na górze kotła oraz w jego tylnej części. Na górze kotła znajdują się również króćce służące do montażu miarkownika ciągu sterującego pracą klapki dopływu powietrza.

Dostosowanie kotła PELLPAL D do pracy w kotłowni

Mając na uwadze różne warunki lokalowe kotłowni istnieje możliwość zmiany strony otwierania wszystkich drzwiczek kotła. Możliwość zamiany głównych podzespołów w kotle typu PELLPAL jakim są drzwiczki jest niewątpliwie bardzo istotnym atutem, który ułatwia zarówno wygodną obsługę a przede wszystkim montaż kotła do instalacji c.o. i instalacji odprowadzania spalin czyli komina. Kolejność montażu wymienionych podzespołów przedstawiono w dokumentacji DTR kotła.

Gwarancja na kocioł wynosi 24 miesiące i liczy się od daty jej wystawienia czyli zakupu kotła. Gwarancja na kocioł jest udzielana pod warunkiem spełnienia wszystkich wymagań podanych w instrukcji obsługi (patrz załączniki).

Uwaga! Niezapoznanie się i niespełnienie przez użytkownika wymagań podanych w instrukcji obsługi, próba samodzielnej naprawy, ingerencja w konstrukcje kotła i osprzętu, oraz innych przyczyn, niewynikających z winy producenta powoduje utratę gwarancji.

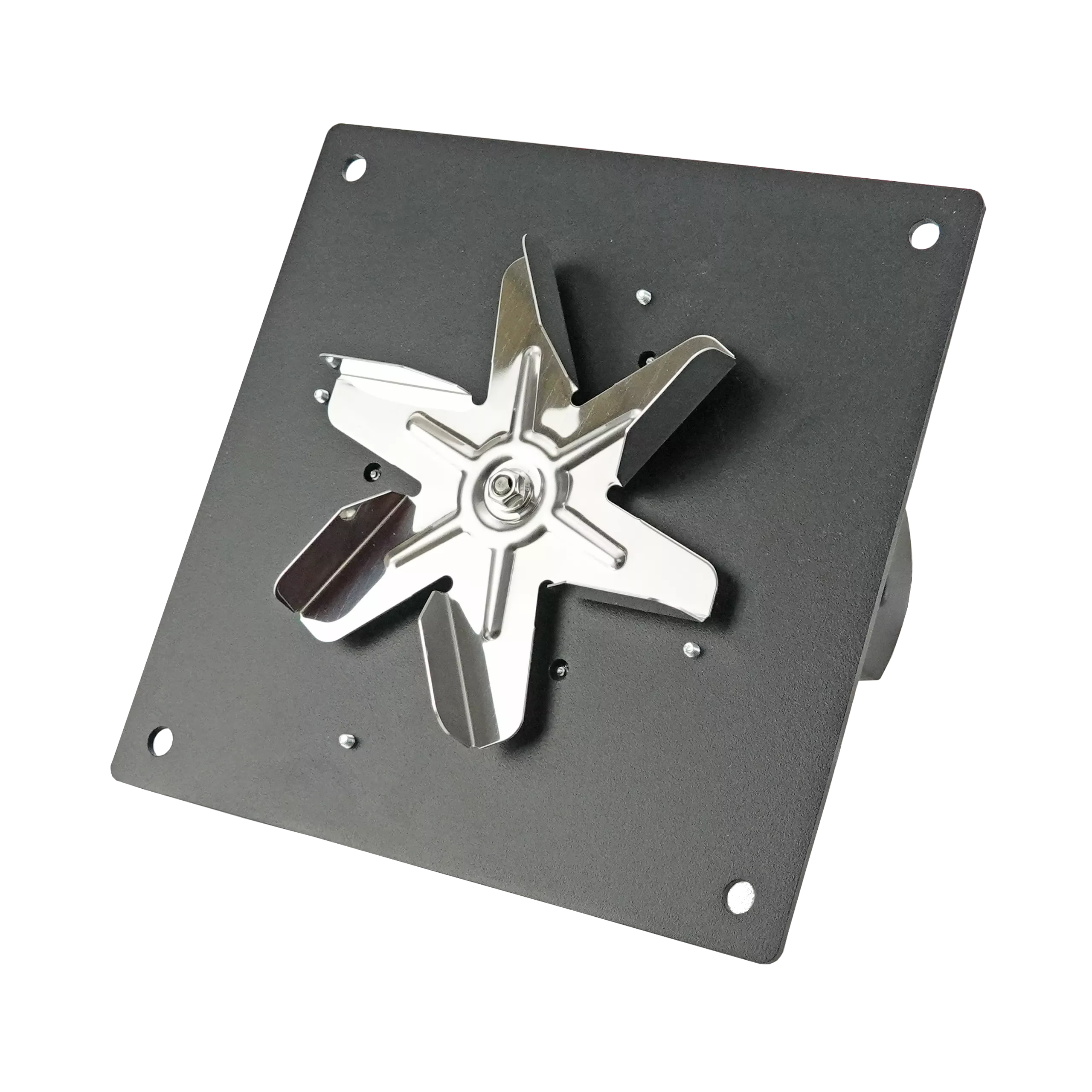

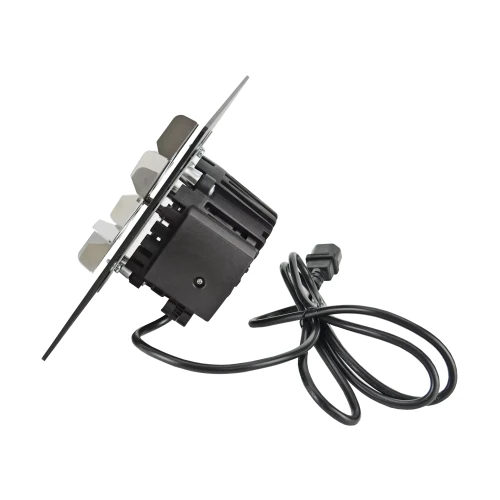

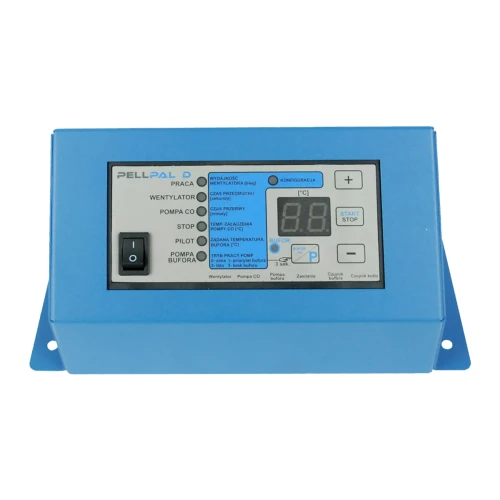

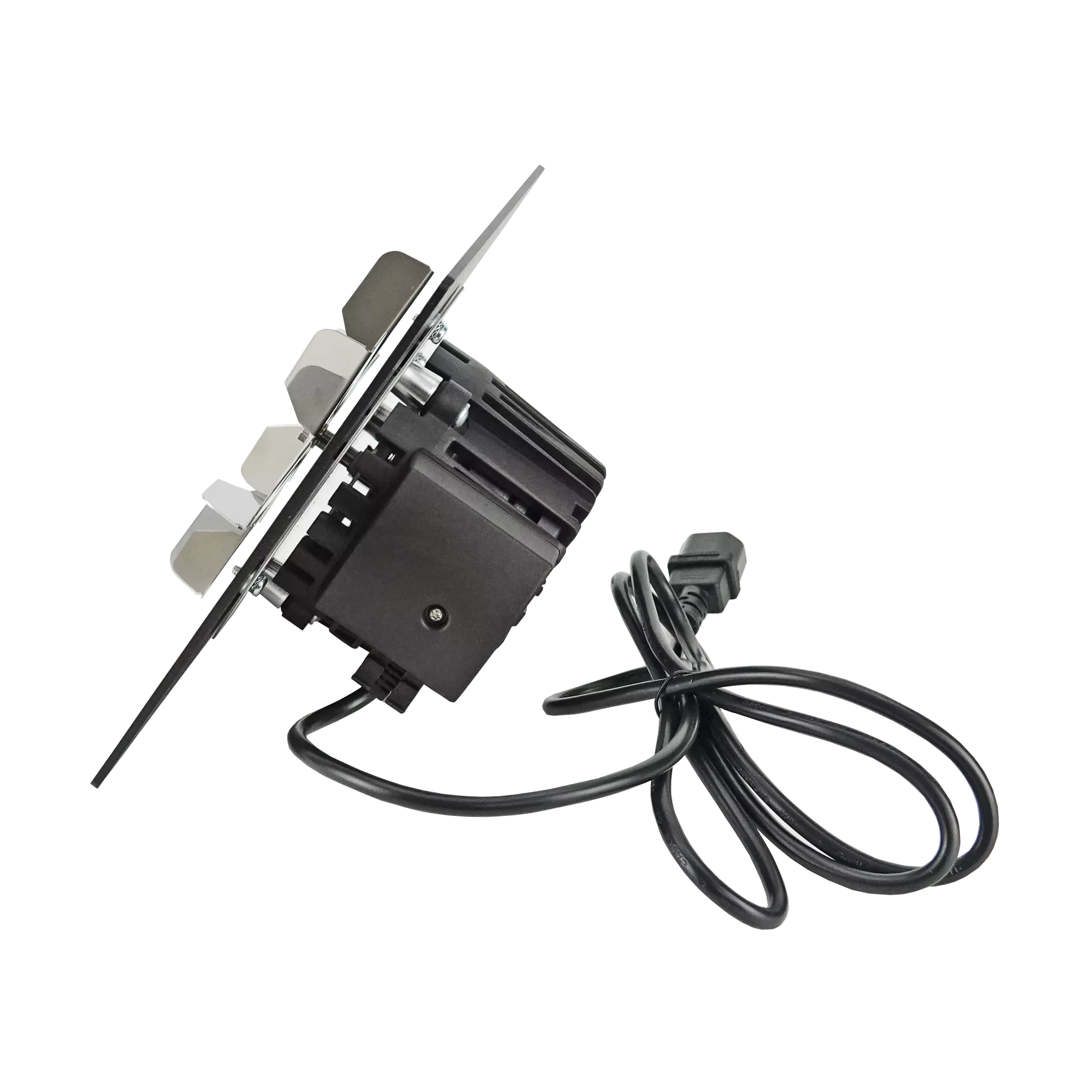

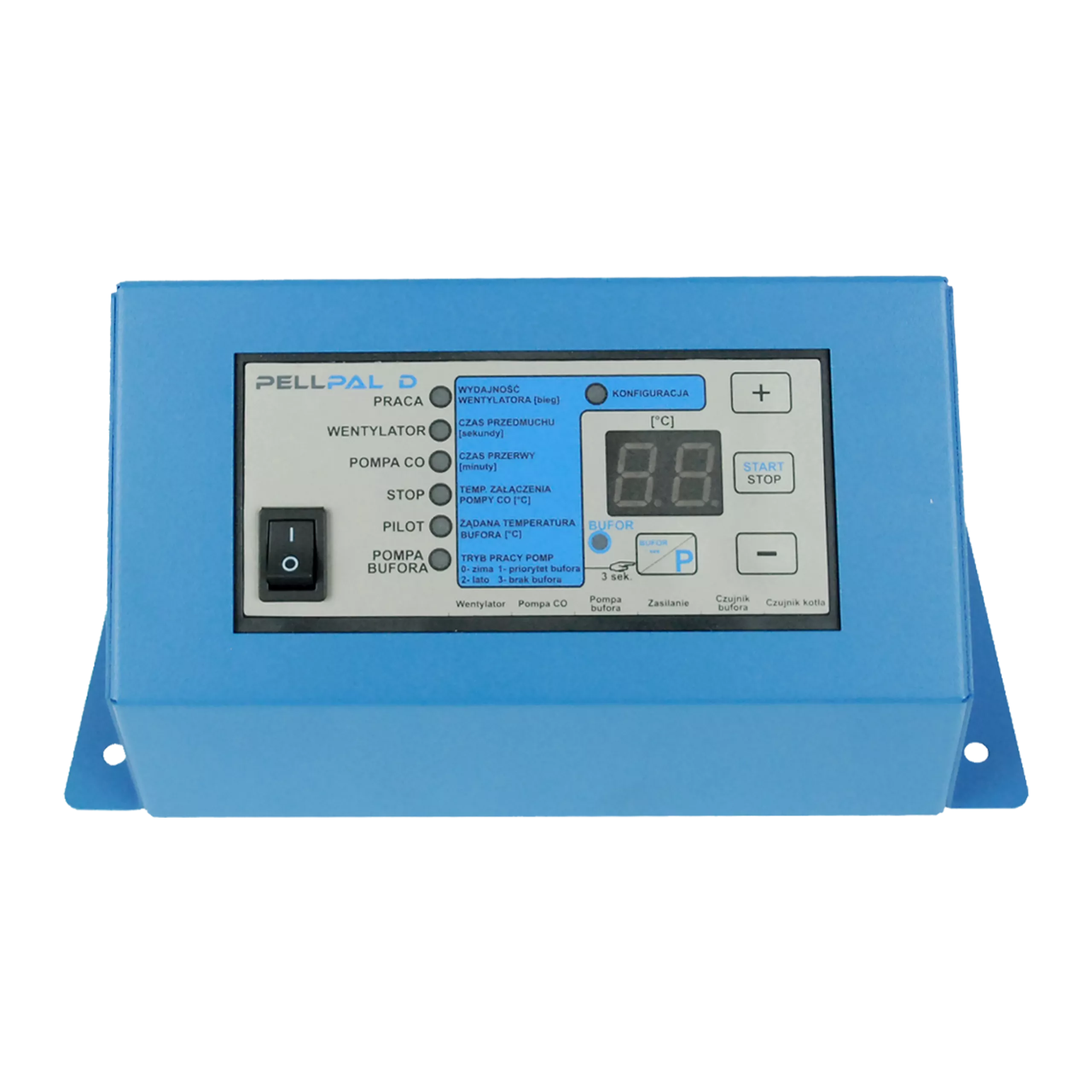

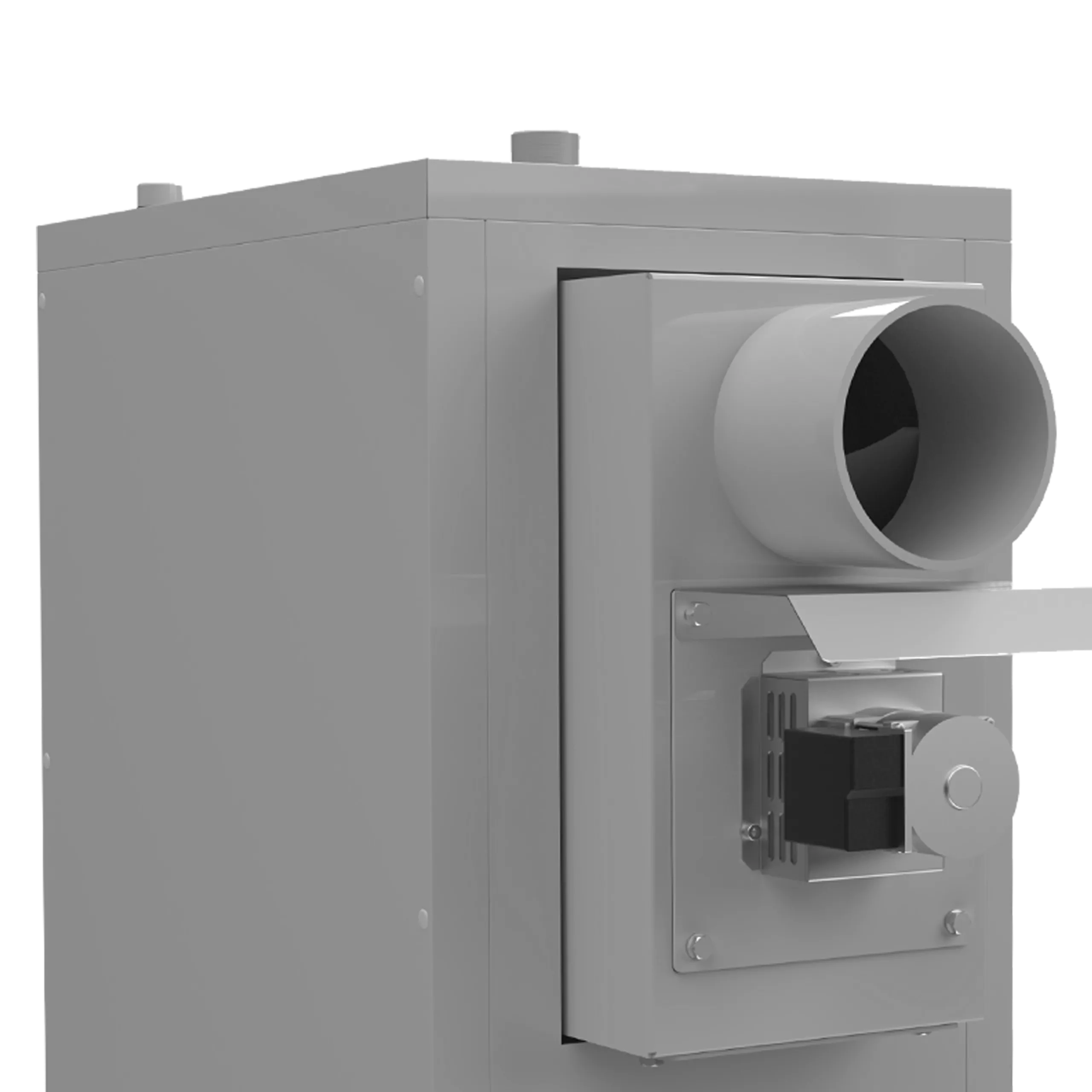

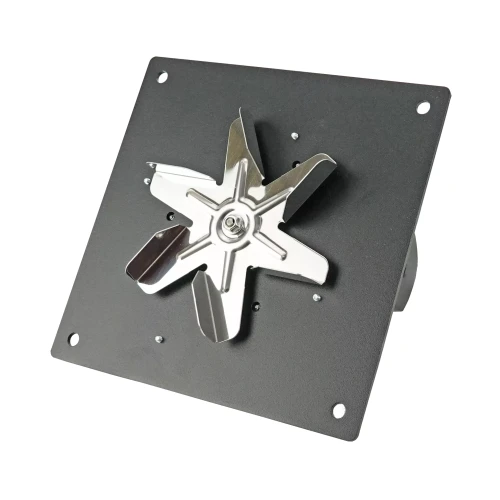

Gwarancją objęty jest również osprzęt montowany do kotła (wentylator, sterownik - jeżeli występują), lecz na okres i na warunkach zgodnych z kartą gwarancyjną producenta tego osprzętu.

Gwarancja nie obejmuje:

• uszkodzeń mechanicznych powstałych w czasie transportu, montażu, obsługi kotła
• elementów zużywających się w eksploatacji kotła (sznur uszczelniający, uszczelki, zawirowywacze, zawiasy, śruby, nakrętki, rączki i zaczepy, elementy ceramiczne, powłoki malarskie). Gwarancji nie obejmuje również czynność ich wymiany
• zdarzeń opisanych w „Przyczyny zakłóceń i niedomagań w pracy kotła”
• brak potwierdzenia montażu i zabezpieczenia kotła wg PN-91/B-02413 lub PN-EN 12828:2003
• czynności przewidzianych do wykonania przez użytkownika podanych w instrukcji obsługi
• korozji, wżerów i ubytków materiału kotła spowodowanej niewłaściwą eksploatacją kotła (zachowanie minimalnej temperatury powrotu w kotle - ochrona temperaturowa)
• zniszczeń i ich skutków spowodowanych brakiem zastosowania przewodów kominowych niezgodnych z wymaganiami uwzględniającymi prawdopodobieństwo powstania kondensacji spalin i odpornych na działanie szkodliwych związków chemicznych w tym kwasów.
• uszkodzeń w skutek przekroczenia maksymalnych wartości temperatury i ciśnienia w kotle
