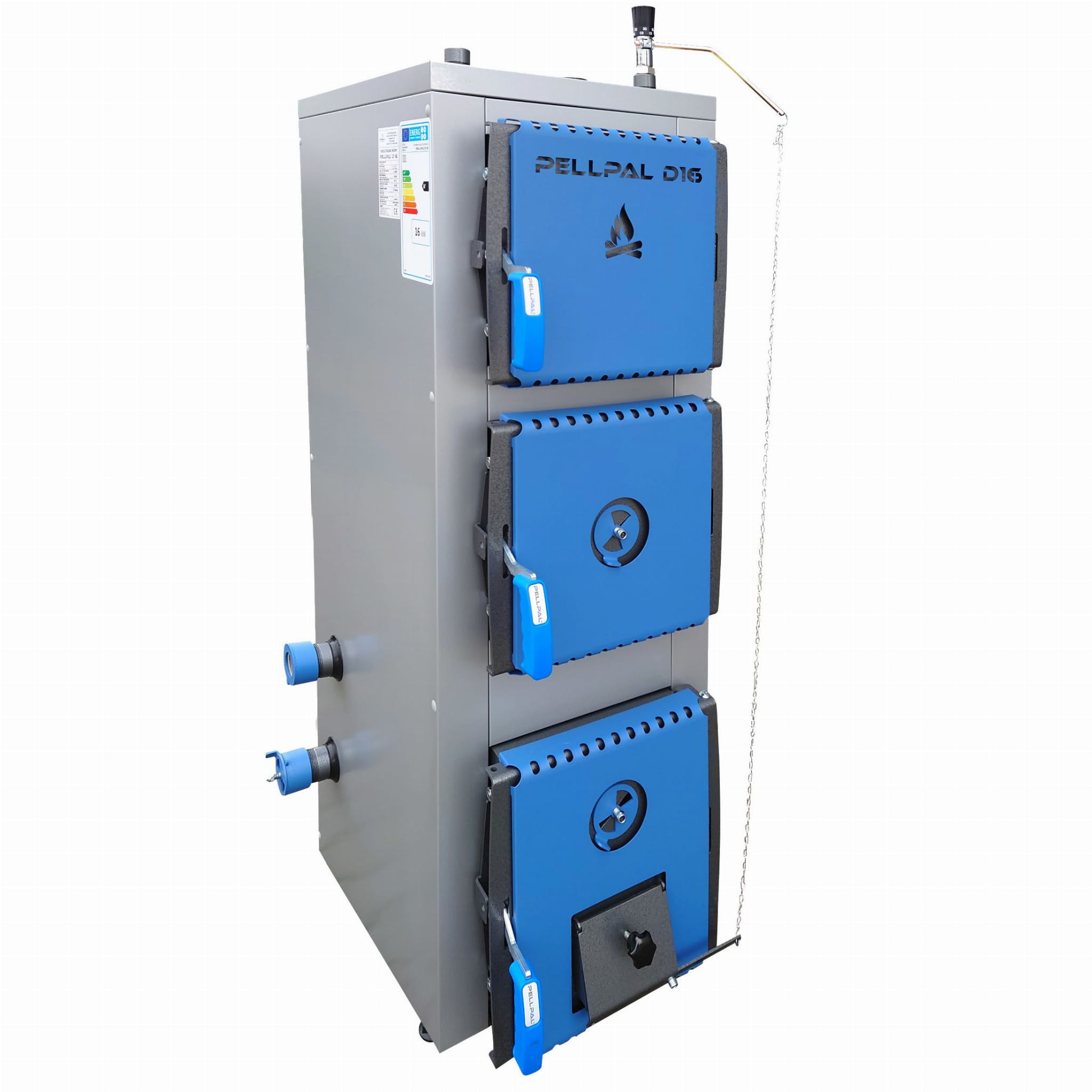

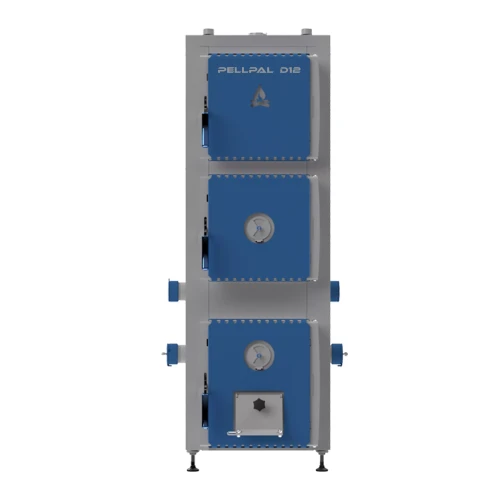

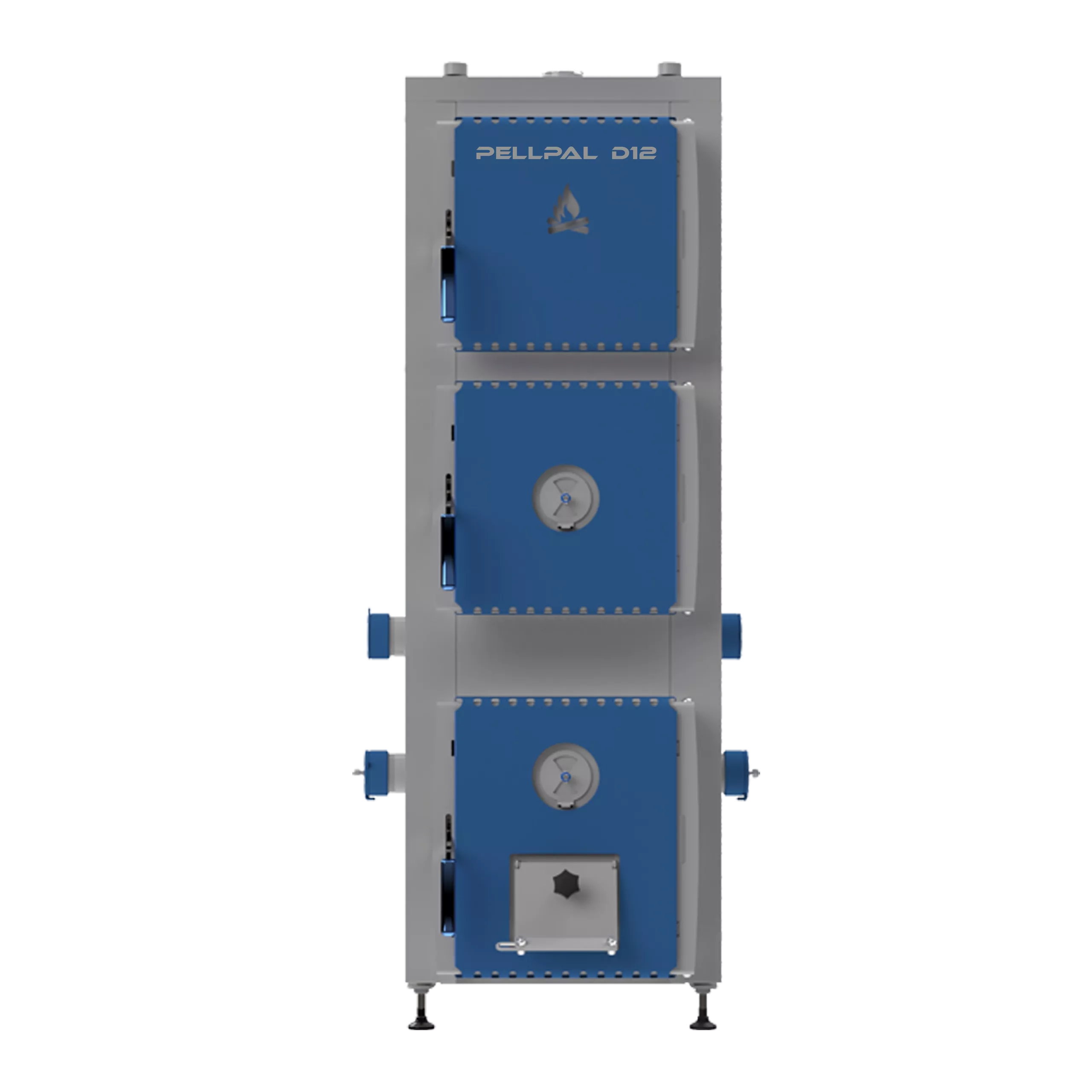

Kocioł piec na drewno PELLPAL D o mocy 12 kW do 120m2 - 5 Klasa EcoDesign

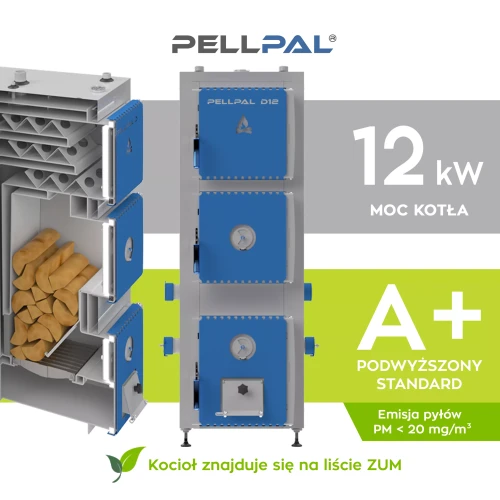

Kocioł PELLPAL D 12 znajduje się na liście ZUM i podlega dofinansowaniu przy zakupie.

Spełnia wymogi emisyjne tj. emisję szkodliwych pyłów poniżej 20 mg/m^3.

Mamy przyjemność zaprezentować nowoczesne urządzenie grzewcze, które łączy w sobie solidną budowę z wysokim poziomem wydajności. Kocioł PELLPAL D o mocy 12 kW na drewno zastosowanie znajduje w większych budynkach, których powierzchnia nie przekracza 120 m² - spalane paliwo bezproblemowo może podgrzewać zarówno pomieszczenia, jak i wodę użytkową znajdującą się w systemie instalacji. Opałem w opisywanym urządzeniu są polana, umieszczane jednorazowo w komorze przed rozpoczęciem pracy. Jej specjalna budowa umożliwia wydajne spalanie bez potrzeby częstego uzupełniania paliwa.

Sprawność kotła na drewno PellPal D o mocy 12 kW utrzymuje się na poziomie 90,9%. Ponadto w przeprowadzonych badaniach urządzenie zyskało 5 klasę, zgodną z normą EN 303-5 dotyczącej pełnej oraz deklarowanej sprawności, a także ocenę efektywności energetycznej A+. A to w połączeniu z niskim poziomem emisyjności pyłów zawieszonych poniżej 20 mg/m3 sprawia, że maszyna spełnia założenia projektu EcoDesign, w którym opisywane są wymagania energetyczno-emisyjne dla kotłów centralnego ogrzewania.

Model PellPal D o mocy 12 kW na drewno może pracować zarówno w układzie zamkniętym, jak i otwartym. W pierwszym systemie, do kotła należy zaimplementować obowiązkowe elementy w postaci zewnętrznej wężownicy, zaworu zabezpieczenia SYR 5067 oraz DBV2, a także naczynia przeponowego. Z kolei w układzie otwartym wystarczy zastosować jedynie przelewowe naczynie wzbiorcze. Dobór poszczególnych elementów będzie zależał od typu preferowanego układu, jednak do niezbędnych akcesoriów dla obu systemów zaliczamy specjalny zbiornik akumulacyjny o minimalnej pojemności 504 litry.

Zgodnie z wymaganiami ekoprojektu (Rozporządzenie Komisji (UE) 2015/1189) kotły z ręcznym zasypem paliwa należy eksploatować z wodnym zasobnikiem ciepła, zbiornikiem akumulacyjnym o pojemności zależnej od mocy cieplnej. Wymagana pojemność zbiornika akumulacyjnego została określona zgodnie z wymaganiami normy EN 303-5 oraz Rozporządzenia parlamentu UE 2015/1189. Wg w/w wymagań pojemność zbiornika akumulacyjnego nie może być mniejsza niż wskazana w danych technicznych kotła PellPal D.

Prezentowany piec na drewno należy do urządzeń nowoczesnej generacji, charakteryzujących się nieskomplikowaną konstrukcją, która zapewnia zarówno prostą obsługę, jak i bezproblemową konserwację maszyny. Pragniemy jednak przypomnieć, by przed pierwszym uruchomieniem sprzętu szczegółowo zapoznać się z dokumentacją dołączaną do zakupu. Zapewni to prawidłowe przygotowanie maszyny do pracy.

Podstawowe dane techniczne kotła PELLPAL D o mocy 12 kW

• znamionowa moc cieplna: 12 kW
• powierzchnia ogrzewanych pomieszczeń: od 80 do 120 m²
• powierzchnia grzewcza kotła: 2,4 m²
• sprawność cieplna: 90,9 %
• klasa energetyczna: A+
• ciśnienie robocze: 2 bary
• pojemność wodna kotła: 64 litry
• maksymalna temperatura robocza: 95 ^OC
• ciąg kominowy: 0,26 mbar
• masa załadunku opału: 7 kg
• długość kłód (polan drewna): 240 - 260 mm
• średnica kłód (polan drewna): FI 30 - 120 mm
• masa kotła: 291 kg
• pojemność zbiornika akumulacyjnego: 504 litry

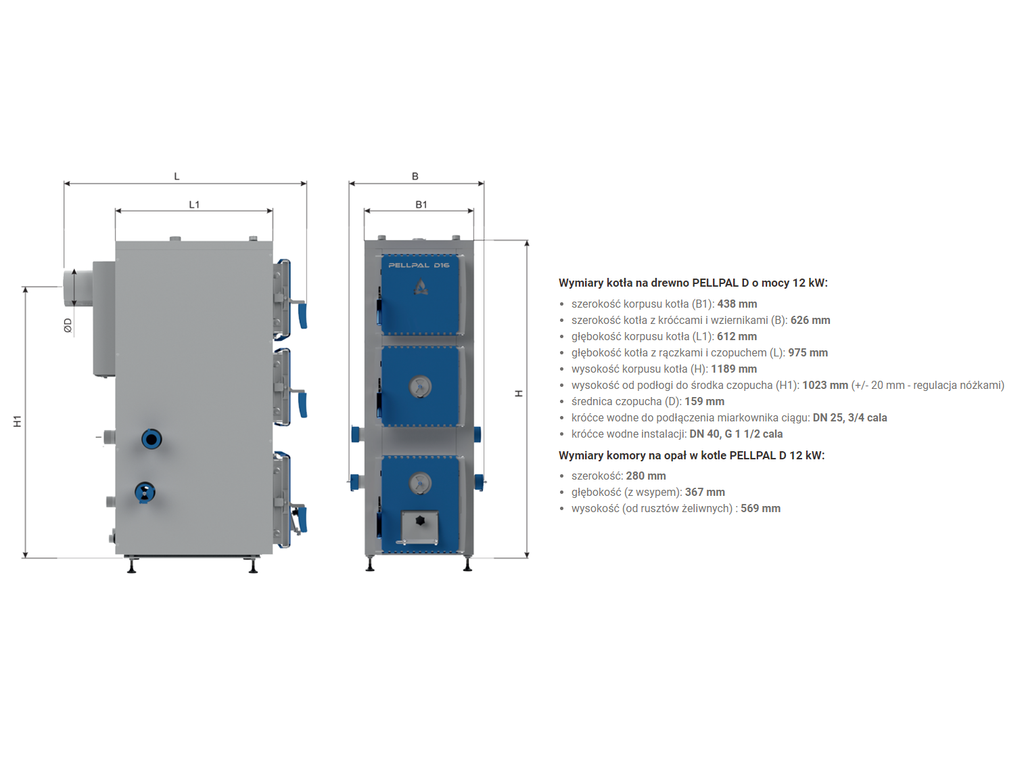

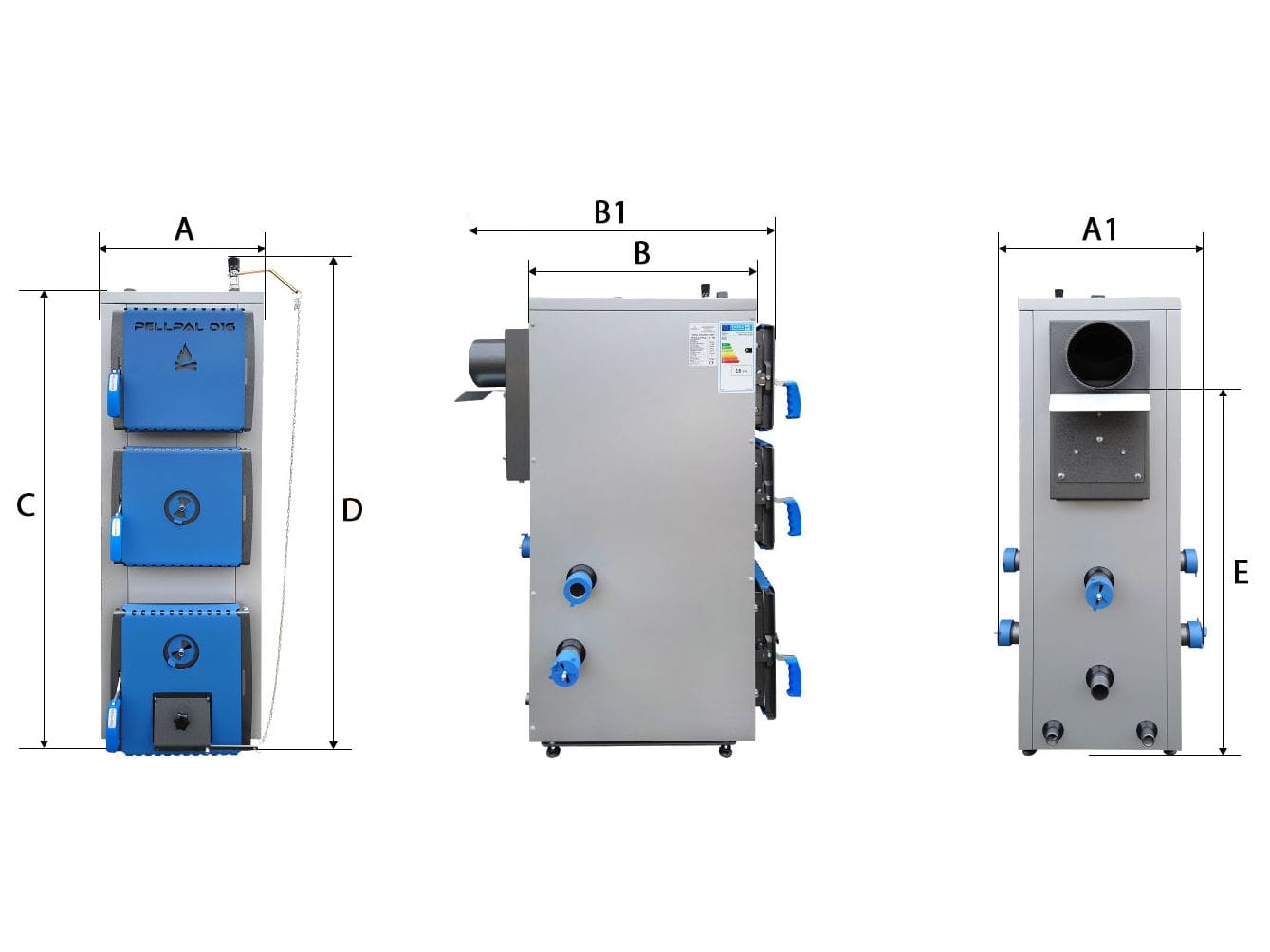

Wymiary kotła na drewno PELLPAL D o mocy 12 kW:

• szerokość korpusu kotła (B1): 438 mm
• szerokość kotła z króćcami i wziernikami (B): 626 mm
• głębokość korpusu kotła (L1): 612 mm
• głębokość kotła z rączkami i czopuchem (L): 975 mm
• wysokość korpusu kotła (H): 1189 mm
• wysokość od podłogi do środka czopucha (H1): 1023 mm (+/- 20 mm - regulacja nóżkami)
• średnica czopucha (D): 159 mm
• króćce wodne do podłączenia miarkownika ciągu: DN 25, 3/4 cala
• króćce wodne instalacji: DN 40, G 1 1/2 cala

Wymiary komory na opał w kotle PELLPAL D 12 kW:

• szerokość: 280 mm
• głębokość (z wsypem): 367 mm
• wysokość (od rusztów żeliwnych) : 569 mm

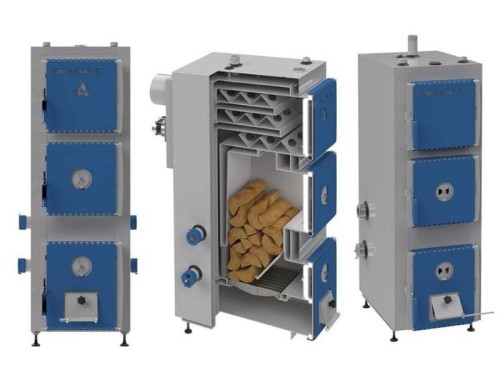

Budowa kotła na drewno PELLPAL D o mocy 12 kW

Korpus kotła i płaszcze zewnętrzne wykonane są z atestowanej blachy kotłowej P265GH o grubości 5 mm. Poszczególne elementy kotła wycinane są laserowo co zapewnia maksymalną dokładność i 100 % powtarzalność poszczególnych elementów, z których składa się dane urządzenie grzewcze.

Konstrukcja oparta jest o wymiennik z poziomymi kanałami konwekcyjnymi umieszczonymi w górnej części komory paleniska. W dolnej części kotła znajduje się palenisko wyposażone w ruszt żeliwny składający się z ułożonych obok siebie belek żeliwnych.

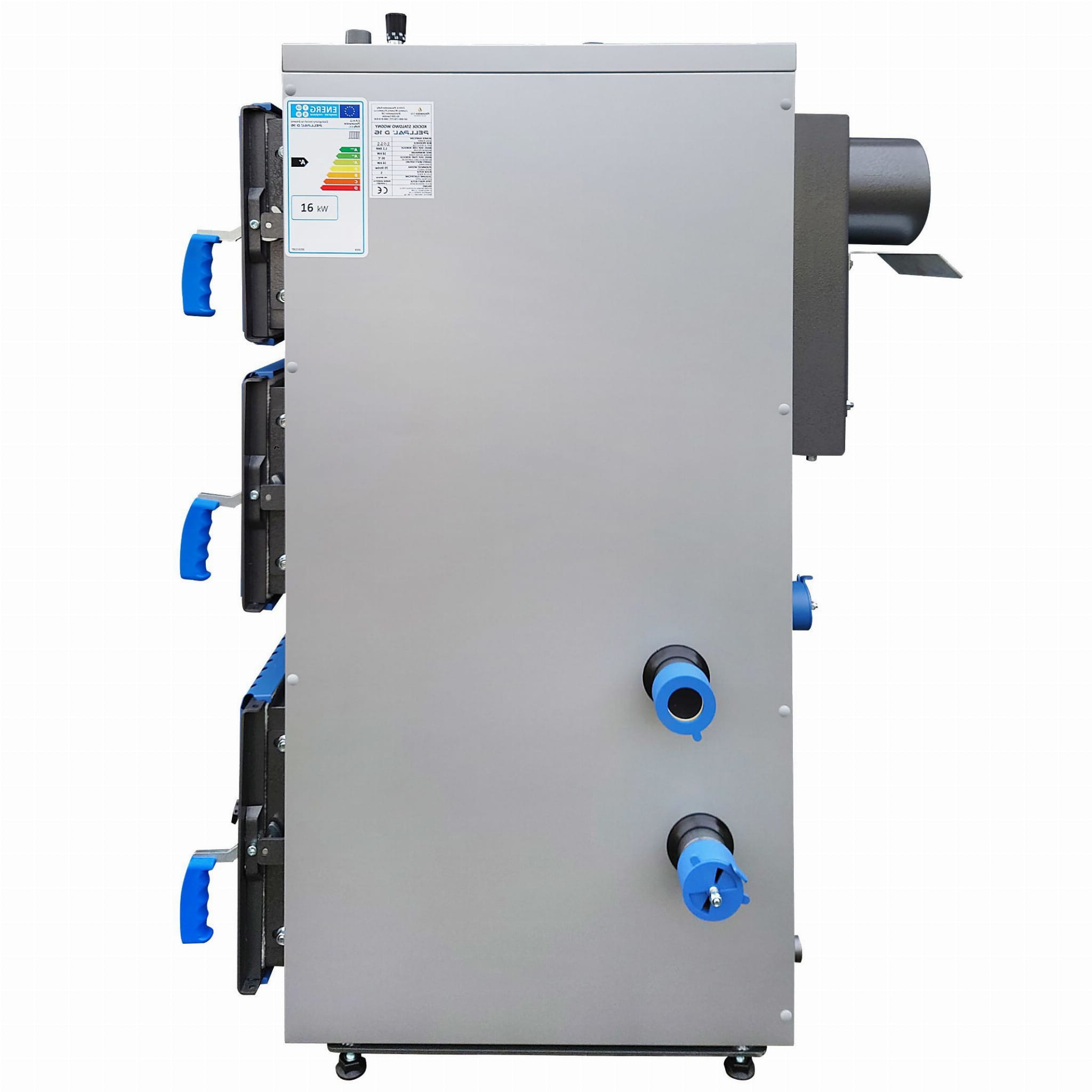

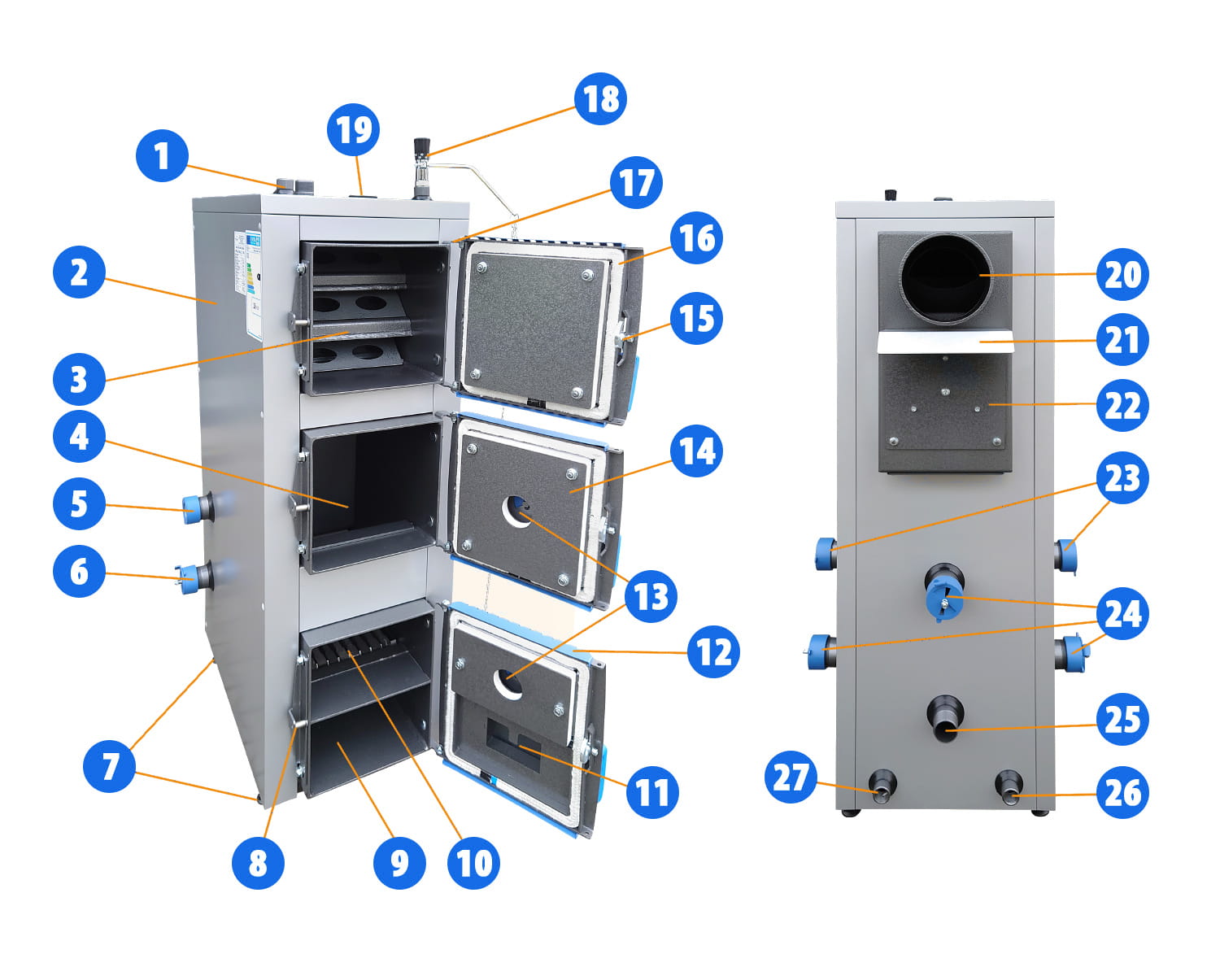

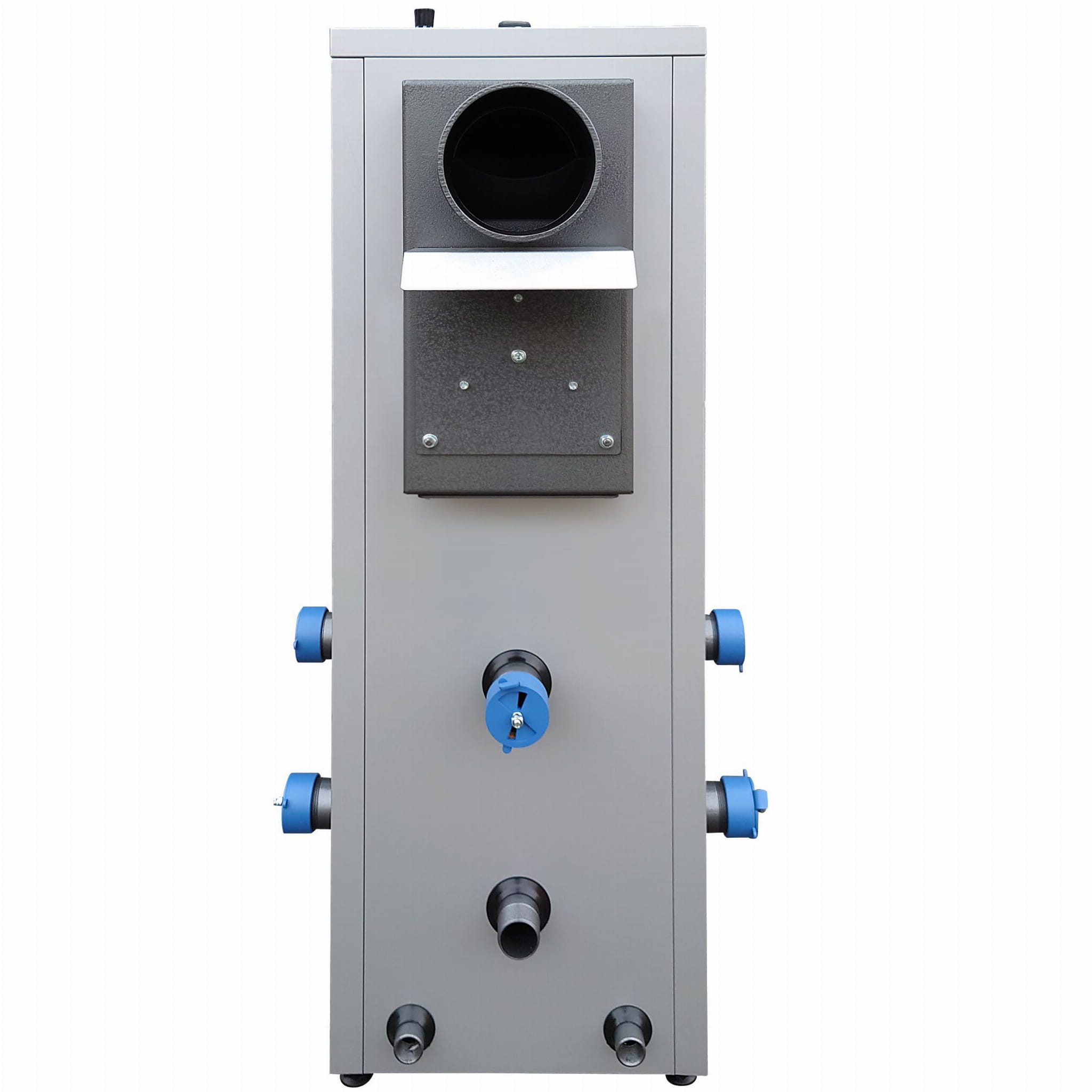

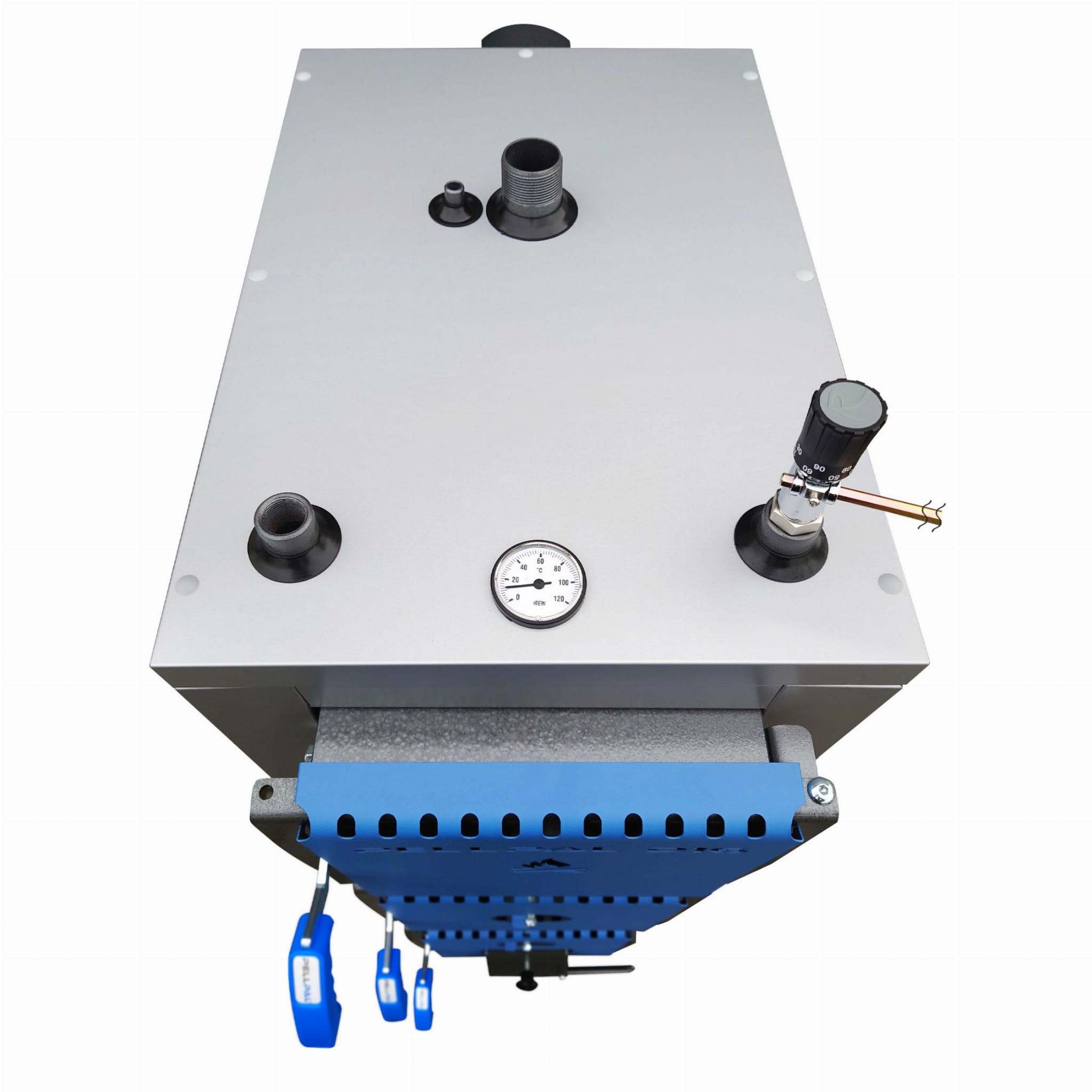

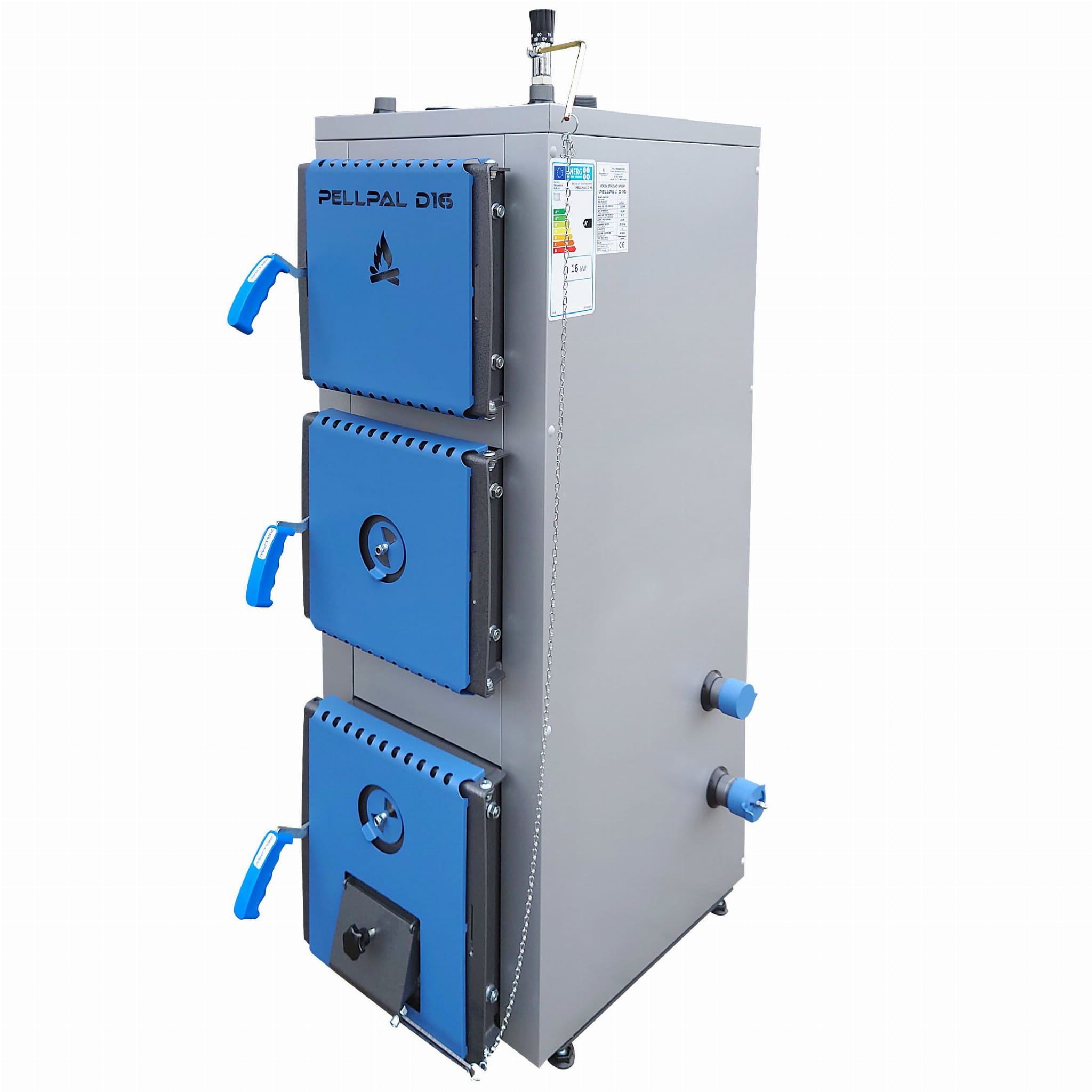

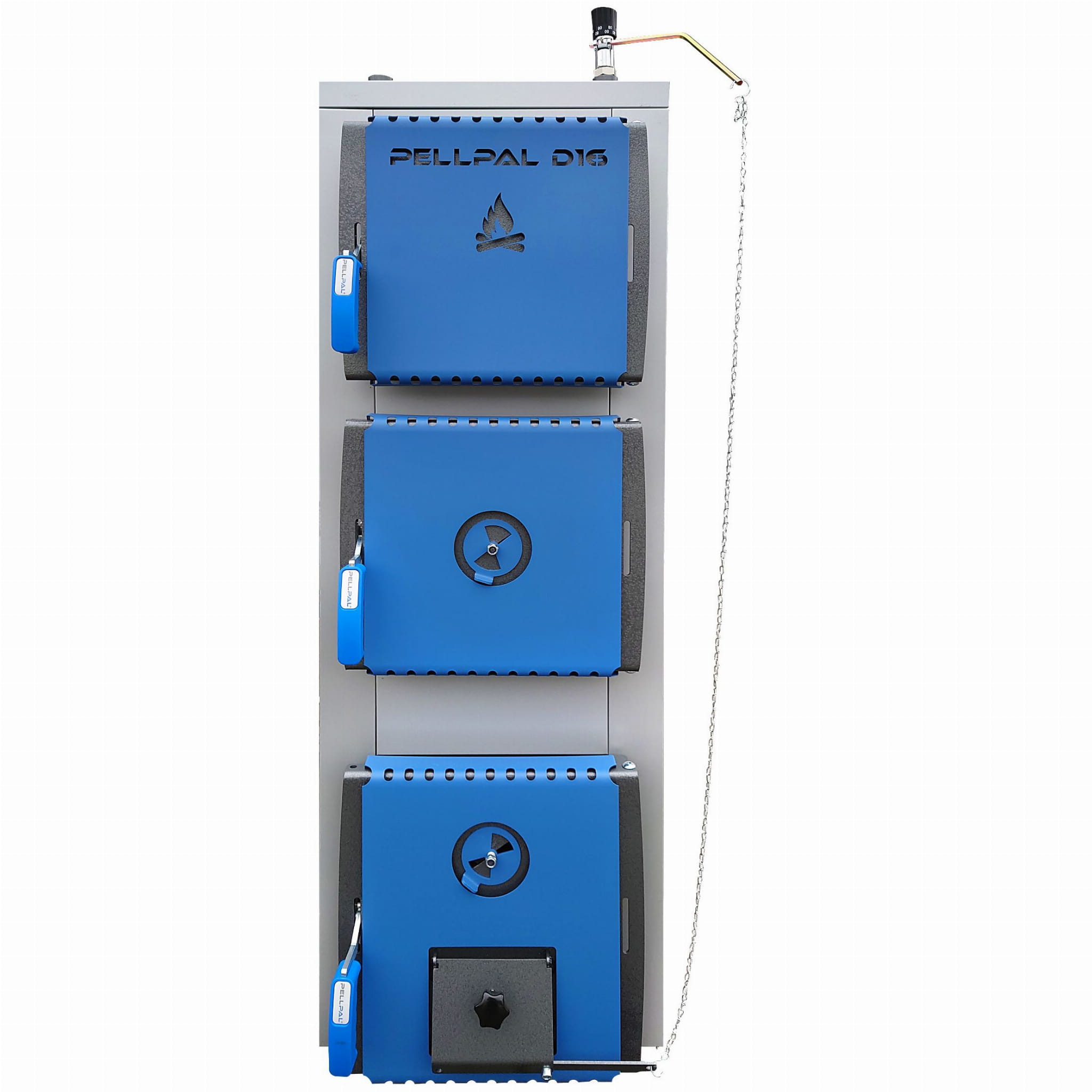

Kocioł wyposażony został w szczelnie zamykane drzwiczki umożliwiające obsługę kotła, załadunek opału, czyszczenie kanałów konwekcyjnych i komory spalania. W dolnych drzwiczkach zaprojektowana została klapka, której pozycja regulowana jest poprzez miarkownik ciągu powietrza Regulus. Wylot komina (czopuch) umieszczony jest z tyłu kotła. Króćce służące do podłączenia kotła do instalacji grzewczej znajdują się na górze kotła oraz w jego tylnej części. Na górze kotła znajdują się również króćce służące do montażu miarkownika ciągu sterującego pracą klapki dopływu powietrza.

Dostosowanie kotła PELLPAL D do pracy w kotłowni

Mając na uwadze różne warunki lokalowe kotłowni istnieje możliwość zmiany strony otwierania wszystkich drzwiczek kotła. Możliwość zamiany głównych podzespołów w kotle typu PELLPAL jakim są drzwiczki jest niewątpliwie bardzo istotnym atutem, który ułatwia zarówno wygodną obsługę a przede wszystkim montaż kotła do instalacji c.o. i instalacji odprowadzania spalin czyli komina. Kolejność montażu wymienionych podzespołów przedstawiono w dokumentacji DTR kotła.

Gwarancja na kocioł wynosi 24 miesiące i liczy się od daty jej wystawienia czyli zakupu kotła. Gwarancja na kocioł jest udzielana pod warunkiem spełnienia wszystkich wymagań podanych w instrukcji obsługi (patrz załączniki).

Uwaga! Niezapoznanie się i niespełnienie przez użytkownika wymagań podanych w instrukcji obsługi, próba samodzielnej naprawy, ingerencja w konstrukcje kotła i osprzętu, oraz innych przyczyn, niewynikających z winy producenta powoduje utratę gwarancji.

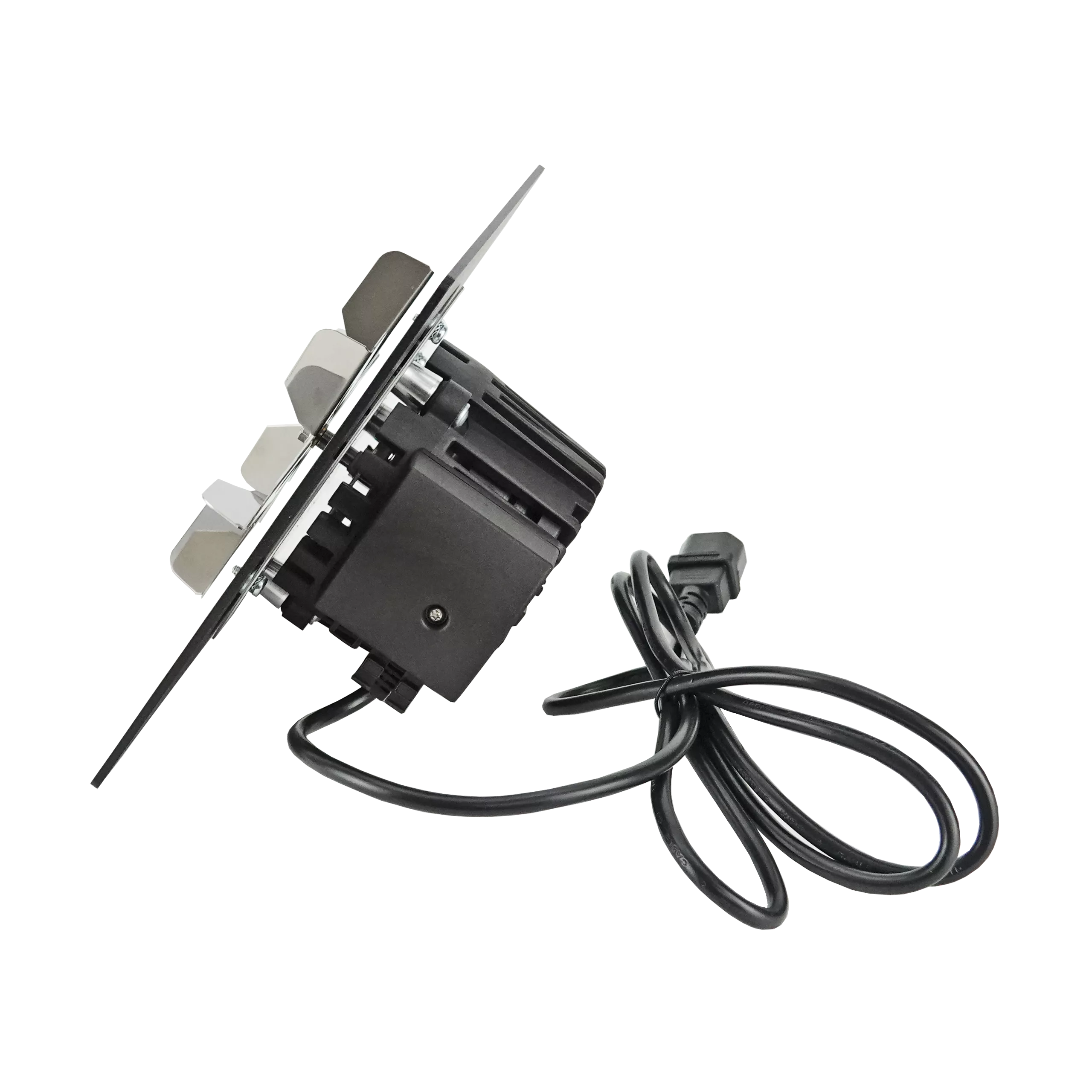

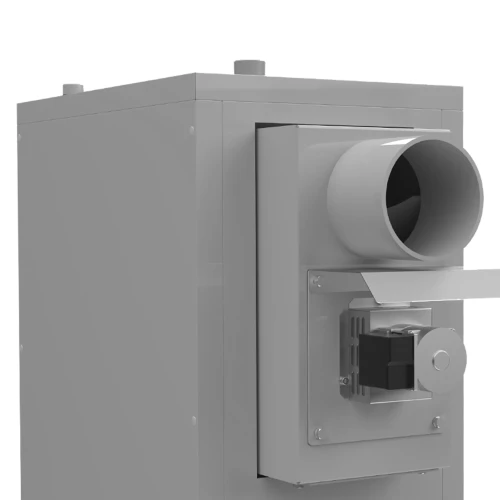

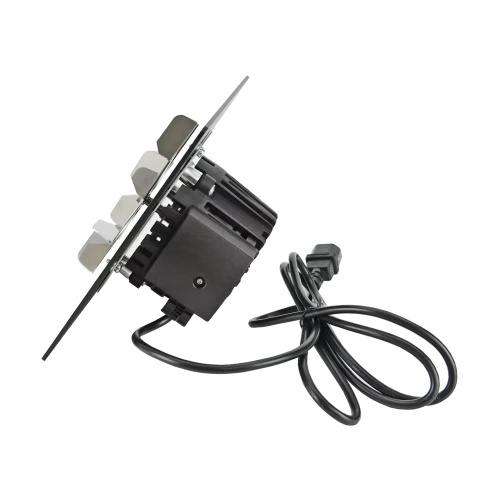

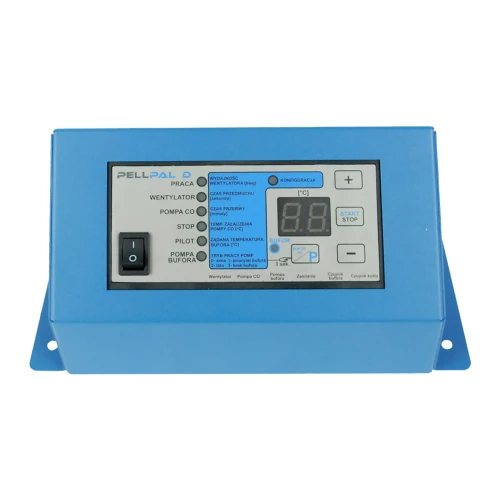

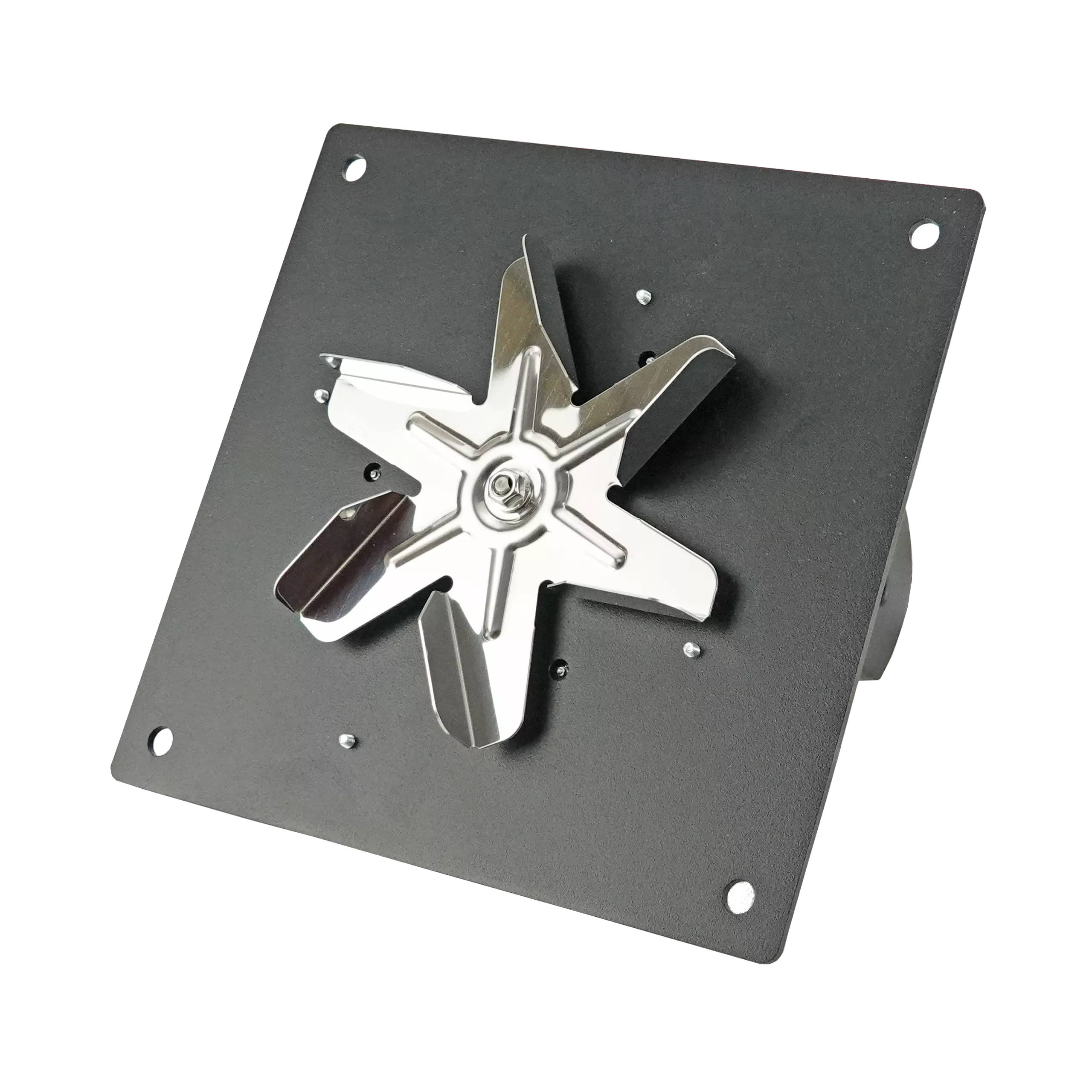

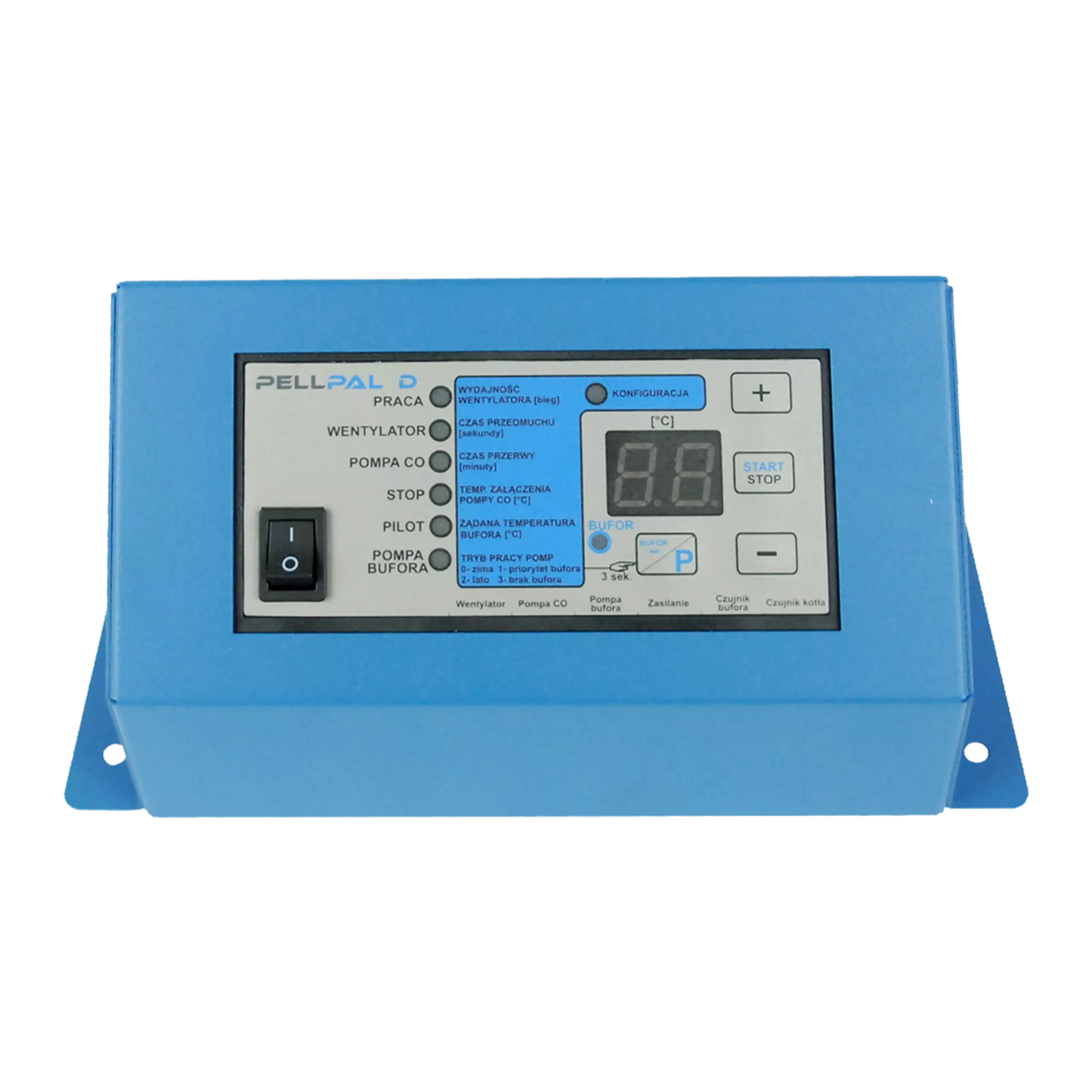

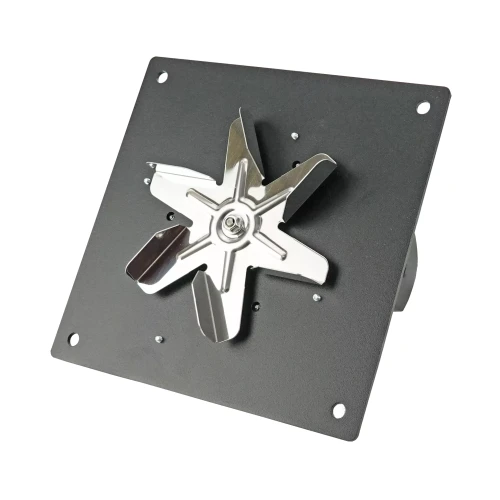

Gwarancją objęty jest również osprzęt montowany do kotła (wentylator, sterownik - jeżeli występują), lecz na okres i na warunkach zgodnych z kartą gwarancyjną producenta tego osprzętu.

Gwarancja nie obejmuje:

• uszkodzeń mechanicznych powstałych w czasie transportu, montażu, obsługi kotła
• elementów zużywających się w eksploatacji kotła (sznur uszczelniający, uszczelki, zawirowywacze, zawiasy, śruby, nakrętki, rączki i zaczepy, elementy ceramiczne, powłoki malarskie). Gwarancji nie obejmuje również czynność ich wymiany
• zdarzeń opisanych w „Przyczyny zakłóceń i niedomagań w pracy kotła”
• brak potwierdzenia montażu i zabezpieczenia kotła wg PN-91/B-02413 lub PN-EN 12828:2003
• czynności przewidzianych do wykonania przez użytkownika podanych w instrukcji obsługi
• korozji, wżerów i ubytków materiału kotła spowodowanej niewłaściwą eksploatacją kotła (zachowanie minimalnej temperatury powrotu w kotle - ochrona temperaturowa)
• zniszczeń i ich skutków spowodowanych brakiem zastosowania przewodów kominowych niezgodnych z wymaganiami uwzględniającymi prawdopodobieństwo powstania kondensacji spalin i odpornych na działanie szkodliwych związków chemicznych w tym kwasów.
• uszkodzeń w skutek przekroczenia maksymalnych wartości temperatury i ciśnienia w kotle
